Υψηλής τάσης καλώδιο κυλίνδρος Slip Ring Πύργος γερανό 12.5kv slip Ring Κεντρικός συλλέκτης δακτυλίδι για 15kv γερανό

1- Για το δαχτυλίδι.

Τα δαχτυλίδια ολίσθησης είναι ηλεκτρομηχανικές συσκευές για τη μετάδοση ηλεκτρικής ενέργειας, σημάτων ελέγχου και/ή δεδομένων από μια σταθερή σε μια περιστρεφόμενη δομή (ή αντίστροφα).Προσφέρουμε μια πλήρη γκάμα δαχτυλιδιών για τη μετάδοση τάσης από mV έως 36 kV και ρεύματος από mA έως 3600 AΌλες οι σειρές είναι κατάλληλες για ανάμειξη με σήματα και δεδομένα. Προσαρμοσμένες λύσεις μπορούν να φτάσουν μέχρι και 13000 A και 43,2 kV. Εφαρμόζουμε πάντα την καλύτερη τεχνολογία για να καλύψουμε τις ανάγκες σας:διπλές ή πολλαπλές βούρτσεςΜπορούμε να παρέχουμε σύνθεση από λίγους πόλους έως αρκετές εκατοντάδες, με βάση τις απαιτήσεις της εφαρμογής σας.Συγκροτήματα δαχτυλιδιών γλιστρίσματος μπορούν να προμηθευτούνται είτε ως ανοιχτά, “μη κλειστούς” τύπους για ειδικές προσαρμογές πελατών, ή εντελώς κλειστούς με πλαστικό ή μεταλλικό περίβλημα υψηλής επιρροής, κατάλληλο ακόμη και για επικίνδυνες τοποθεσίες.Πρόσθετες περιστρεφόμενες συνδέσεις είναι διαθέσιμες για υγρά ή αέρια και μπορούν να ενσωματωθούν περιστρεφόμενες οπτικές ίνες.

2.Σύνοψη του προϊόντος:

Τα κυκλώματα JARCH βιομηχανικής ποιότητας είναι σχεδιασμένα για να παρέχουν αξιόπιστη μετάδοση ισχύος, σημάτων και δεδομένων σε περιστρεφόμενες εφαρμογές.χρησιμοποιούνται ευρέως στηναιολικές ανεμογεννήτριες, ρομποτική, γερανοί, συσκευαστές και ιατρικός εξοπλισμόςΜε χαμηλό ηλεκτρικό θόρυβο, σταθερότητα υψηλής ταχύτητας, και μακρά διάρκεια ζωής, τα δαχτυλίδια μας διασφαλίζουν συνεχή 360Γπεριστροφή χωρίς σύγχυση καλωδίων.

3. ΚρέινSΠαραμέτρους δαχτυλιδιών των χειλιών:

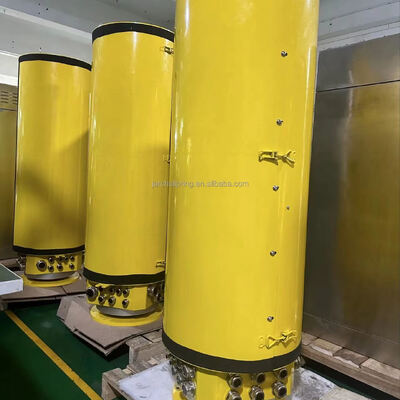

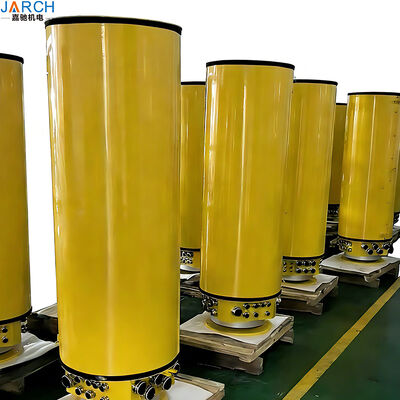

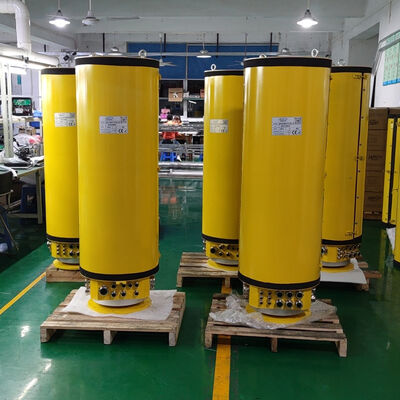

3.1 Ονομασία του κατασκευαστικού στοιχείου: Διοχετικό δαχτυλίδι γλίστρου JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Θέρμανση του περιβάλλοντος εργασίας: -40°C ~ + 40°C

3.1.2 Επίπεδο προστασίας: IP64

3.1.3 Δυναμική τάση: DC 24 V/AC400 V

3.1.4 Ταχύτητα λειτουργίας: 0~2 στροφές ανά λεπτό

3.1.7 Αντίσταση μόνωσης: 500 MΩ, η τιμή διακύμανσης της δυναμικής αντίστασης είναι μικρότερη από 30m Ω

3.1.8 Αριθμός δαχτυλιδιών: 62 δαχτυλίδια συνολικά,

3.1.9 ρεύμα δαχτυλιδιού τροφοδοσίας:

8 δαχτυλίδια - 400 Α, ED100%, 400 V

9 δαχτυλίδια - 150 Α, ED100%, 400 V

20 δαχτυλίδια - 21 Α, ED100%, 400 V

10 δαχτυλίδια - 20 mA, ED100%, 10V:

Βάρος σώματος: 160kg

3.2 Σχέδιο εμφάνισης και διαστάσεων εγκατάστασης

4.Πέρασμα γλιστρίσματος Βασικά χαρακτηριστικά και οφέλη:

1. Σθεναρό και μακροχρόνιο

*** Κατασκευάστηκε με αλληλένδετα από χρυσό κράμα και προηγμένη τεχνολογία βούρτσας για ελάχιστη φθορά.

***Διαχείριση χωρίς συντήρηση με διάρκεια ζωής άνω των 10 εκατομμυρίων περιστροφών.

***Ανθεκτικότητα σε υψηλές θερμοκρασίες από -40C έως 80C, κατάλληλη για σκληρά περιβάλλοντα.

2Υψηλότερη Ακεραιότητα Σήματος

***Ο χαμηλός ηλεκτρικός θόρυβος (< 0,5 αντίσταση επαφής) εξασφαλίζει σταθερή μετάδοση.

***Υποστηρίζει μικτή μετάδοση ισχύος, Ethernet (CAT5/CAT6), USB, HD βίντεο και σήματα αισθητήρων.

***Ιδανικό για σέρβο-κινητήρες ανατροφοδότησης, σήματα κωδικοποιητών και CAN bus στην αυτοματοποίηση.

3. Συμπληκτικό και ευέλικτο σχεδιασμό

*** Διατίθεται σε τύπους κάψουλας, διάσωσης και τηγανίτες.

***Μικροσκοπικά δαχτυλίδια (από διάμετρο 10 mm) για εφαρμογές περιορισμένου χώρου όπως ρομποτικές αρθρώσεις και κάμερες CCTV.

***Διαμορφώσιμα μεγέθη οπήματος (6mm έως 300mm) και διαμορφώσεις κυκλωμάτων (1 έως 100+ κυκλώματα).

4Χτισμένο για δύσκολες συνθήκες.

***Προστασία IP54, IP65 ή IP67 διαθέσιμη για ανθεκτική στην σκόνη και την αδιάβροχη λειτουργία.

***Ανθετική στη διάβρωση στερέωση, ιδανική για υπεράκτια αιολικά πάρκα, θαλάσσιες εφαρμογές και εξωτερικούς γερανούς.

***Υψηλή αντοχή σε δονήσεις και σοκ για βαριά μηχανήματα.

5. Εφαρμογές (όπου χρησιμοποιείται):

Αιολική Ενέργεια: συστήματα ελέγχου κλίσης, οδήγηση κλίσης, παρακολούθηση της κατάστασης.

Ρομποτική: Ρομποτικά χέρια, συνεργατικά ρομπότ (κομποτ), AGV, ρομπότ συγκόλλησης.

Χρησιμοποίηση υλικών: Κράνοι με γκάντρα, καραβίδες στοιβακτηρίου, περιστρεφόμενα τραπέζια, γραμμές συσκευασίας.

Ιατρική και Άμυνα: CT σαρωτές, συστήματα ραντάρ, πανοραμικές κάμερες.

Βιομηχανική αυτοματοποίηση: περιστρεφόμενα στάδια, πίνακες ευρεσιτεχνίας, διαχείριση καλωδίων.

Επικεφαλής

1. Έχουν όλα τα δημοσιευμένα τυποποιημένα στοιχεία 2D σχέδια και 3D σχέδια;

Ναι, βέβαια. Στείλτε μας email στο kris@szjarch.cn για περισσότερες πληροφορίες.

2Ποια μεσαία δαχτυλίδια γλίστ μπορούν να προσαρμοστούν και ποιες παραμέτρους απαιτούνται;

Μέσα από το μέσο: αέριο, υγρό, ηλεκτρικό ρεύμα, Ethernet, οπτική ίνα, ανάμειξη αέριο-ρευστό-ηλεκτρικό κλπ.

3Για τα ηλεκτρικά δαχτυλίδια ολίσθησης απαιτούνται οι παρακάτω παραμέτροι:

α. Αριθμός κυκλωμάτων (αριθμοί δακτυλίων), ρεύμα, τάση, ταχύτητα περιστροφής, θερμοκρασία, βαθμός προστασίας·

β. Αν απαιτείται σήμα μετάδοσης; Τι είδους σήμα; Αν το σήμα πρέπει να προστατεύεται;

γ. Η εσωτερική διάμετρος (ID), το απαιτούμενο μήκος, πλάτος, ύψος.

το μέγιστο ύψος πρέπει να είναι μικρότερο από XXmm.

4Για τα πνευματικά ή υδραυλικά δαχτυλίδια ολίσθησης απαιτούνται οι παρακάτω παραμέτροι:

α. Τι είδους αέριο ή υγρό είναι; Τα δαχτυλίδια γλιστρίσματος μας μπορούν να μεταφέρουν πνευματικά (αέριο, αέρα, αέριο...), υδραυλικά (αέριο, νερό, κρύο υγρό...), κλπ.

β. πίεση, ταχύτητα περιστροφής, θερμοκρασία του μέσου που μεταδίδεται·

c. Μέγεθος θύρα: G1/8 ή PT1/4, κλπ.

δ. Η εσωτερική διάμετρος (ID), το απαιτούμενο μήκος, πλάτος, ύψος; Οποιεσδήποτε ειδικές απαιτήσεις γι' αυτές; Για παράδειγμα, το μέγιστο ύψος πρέπει να είναι κάτω από XXmm.

ε. Η αποδεκτή μέγιστη ροπή του δαχτυλιδιού γλιστρίσματος·

f. Πώς να τοποθετηθούν; Να τοποθετηθούν οι βίδες στον περιστρεφόμενο άξονα ή να τοποθετηθούν με φλάντσα;

5Για το Ethernet απαιτούνται οι παρακάτω παραμέτροι:

α. 1000M ή 100M·

β. Αριθμός κυκλωμάτων (αριθμοί δακτυλίων), ρεύμα, τάση, ταχύτητα περιστροφής·

γ. Αν απαιτείται σήμα μετάδοσης; Τι είδους σήμα; Αν το σήμα πρέπει να προστατεύεται;

δ. Η εσωτερική διάμετρος (ID), το απαιτούμενο μήκος, πλάτος, ύψος.

6Η σωστή εγκατάσταση, η λειτουργία κάτω από τη μέγιστη ταχύτητα περιστροφής και το κατάλληλο περιβάλλον είναι κατάλληλα για την παράταση της ζωής των δαχτυλιδιών.
